概述 電能質量在線監測裝置主要用于新能源光伏并網系統中。光伏發電的廣泛應用對傳統的電力系統產生很大的影響，包括配電網的電能質量、系統穩定性等方面。因此，通過電能質量在線監測裝置對配網電能質量的影響將更好地指導我們如何更加充分地發揮光伏發電的優勢。電能質量監測裝置的監測數據進行分析，可反映公用電網供到用戶受電端的交流電能質量，各種用電設備在不同運行狀態下對公用電網電能質量的影響。對電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。電能質量在線監測裝置主要監測包括：包括電壓、電流、頻率、諧波、波動、閃變、功率等電能質量數據，并對相關設備的功能和技術指標作出定量評價，保護系統中重要設備的用電安全。

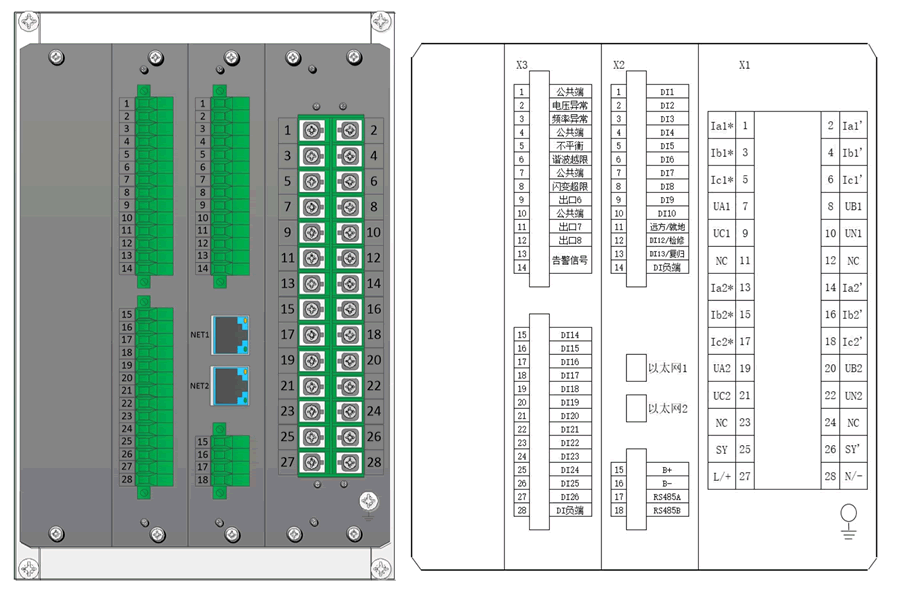

電能質量在線監測裝置背部端子圖說明

主要特點 ●采用2.8寸320*240分辨率彩色液晶顯示，人機界面清晰易懂，操作整定方便。
●采用32位ARM Cortex-M4內核，配備高精度的A/D芯片，使得裝置性能穩定、運算速快、精度高。
●具有完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持。
●具有完善的自診斷和監視功能，對故障可具體定位，方便調試。
●具有完善的軟硬件看門狗，保證裝置可靠運行。
●電能質量在線監測裝置具有完善的在線運行狀態監視功能。
●采用高精度的時鐘芯片。
●電能質量在線監測裝置配備高速以太網通信接口(支持2路，標配1路)。
●標配1路RS485通信接口。

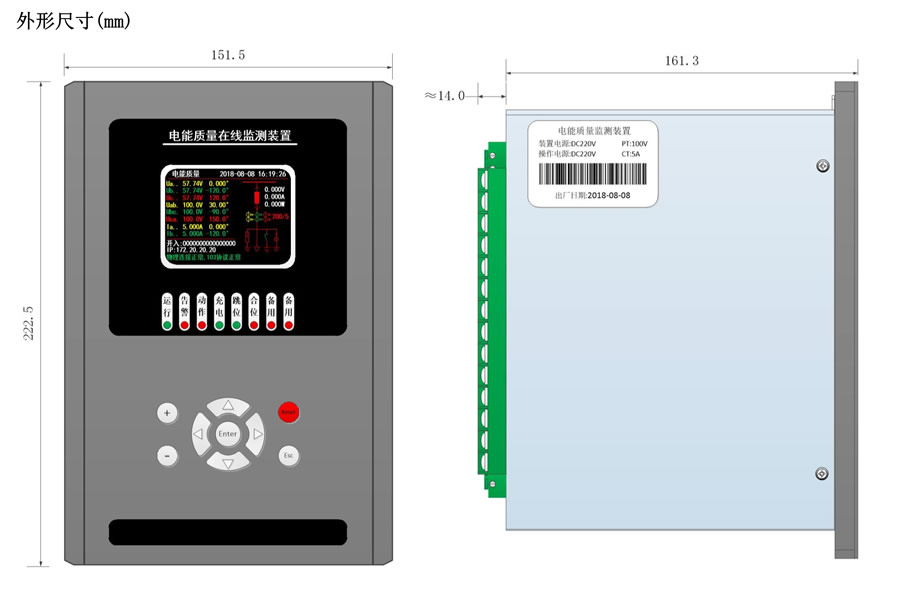

外形尺寸圖

電能質量在線監測裝置技術參數

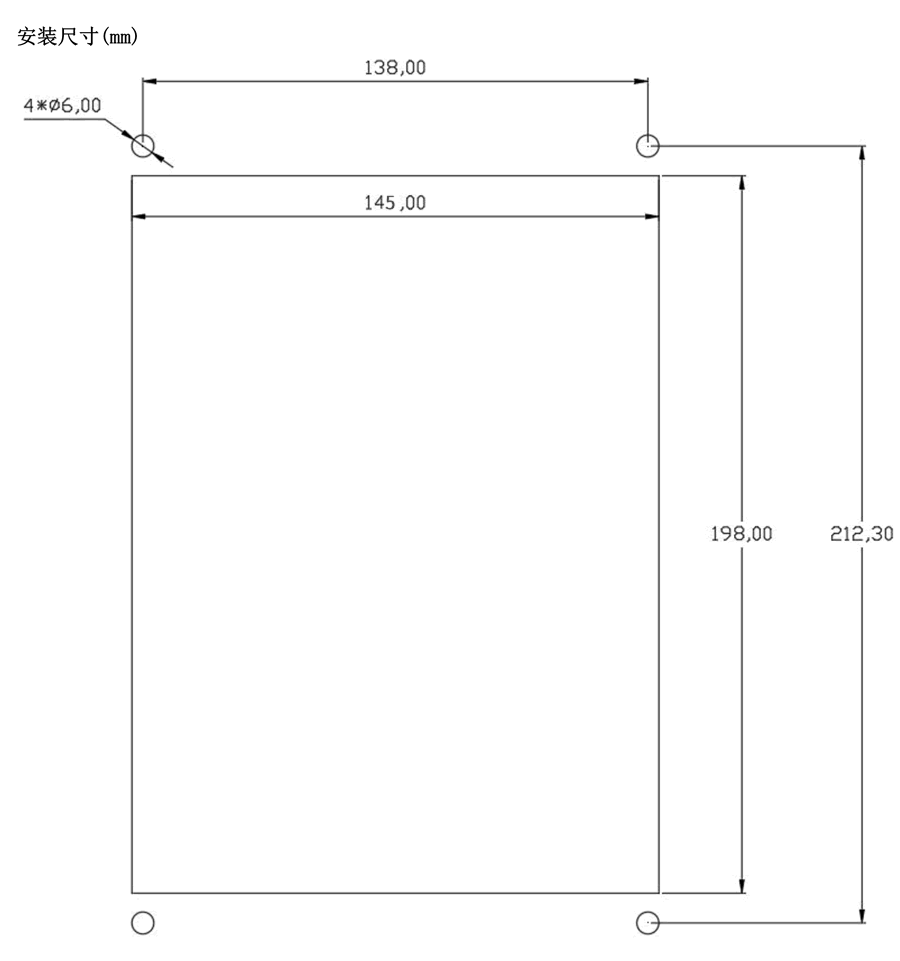

安裝尺寸圖
