前言 近年來，隨著環境問題的日益突出，綠色能源發展理念已經逐漸深入人心，全球經濟發展的風向標已然轉向低碳經濟。太陽能產業越來越受到世界各個國家的重視。光伏電站的建設作為國家“十二五”計劃的重要指標近年來也出現了蓬勃的發展。分布式光伏電站是指利用太陽能，采用半導體的“光伏發電”效應，通過太陽能電池組件、逆變器、交流匯流箱、并網柜、光伏發電監測系統等設備組成的小容量的發電系統。根據光伏電站接入電網技術規定光伏電站的容量與接入電網的電壓等級，接入電網。

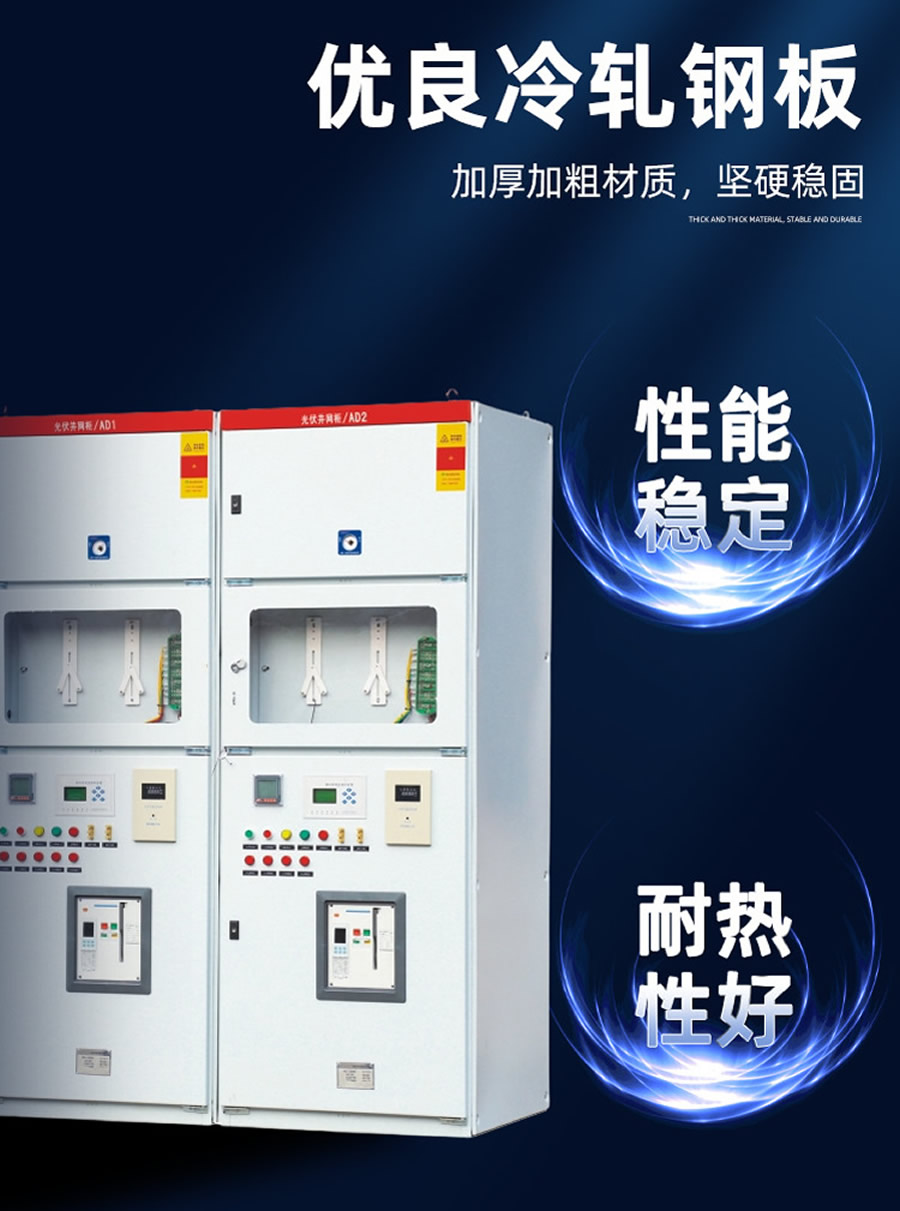

光伏并網柜概述光伏并網柜作為光伏電站的總出口必須存在于光伏系統中。作為光伏電站的總輸出，存在于光伏分布式電站系統中，是連接光伏電站和電網的配電裝置，其作用是做為光伏發電系統與電網的分界點，對于低壓并網柜的光伏電站，光伏并網柜中還可以加裝計量和保護等功能器件。光伏并網柜主要是通過各元件的組合，滿足光伏并網系統的技術要求，實現對光伏系統的保護、監控。光伏并網柜一般由斷路器、隔離開關、計量表計、浪涌保護器、柜體等部件組成。

光伏并網柜特點●容量涵蓋范圍廣，可涵蓋2000A以下用戶并網需求。
●重量輕、安裝方便，外觀美觀大氣。
●可選配檢有壓合閘、失壓跳閘等功能，實現智能化管理。
●可預留獨立鉛封計量室，光伏發電一目了然。
●光伏并網柜具有RS485通訊接口，采用ModBus-RTU通訊協議。
●元器件組合靈活，可根據需求選配不同品牌的元件，方便預算。
●可選配電能質量在線監測裝置檢測光伏發電系統的各電參量，并與后臺聯機通訊，實現智能化管理。
●可選配防孤保護及逆功率保護功能。

光伏并網柜的技術要求 ●分布式光伏發電項目應在逆變器功率輸出匯集點設置易操作、可閉鎖、且具有明顯斷開點、帶接地故障保護的開斷設備。
●交流低壓并網柜內的元件除應能滿足本回路的參數要求外，還應保證在國標規定的額定條件下安全可靠地運行，其安裝應易于檢查和維修。
●交流并網柜的計量電流互感器為澆注式（用戶自供），二次電流為5A，計量用電流互感器的精度為0.2S級。電流互感器的二次負載(如電流表)安裝在柜內。
●指示燈采用抗干擾型的長壽命發光二極管。
●熔斷器采用熔管式熔斷器，用于控制和輔助回路的保護。
●分布式電源并網點應安裝易于操作、有明顯開斷指示、具備開斷故障電流能力的低壓并網專用斷路器。選用框架斷路器。根據短路電流水平選擇設備開斷能力，并需留有一定裕度，具備電源端與負荷端反接能力。

光伏并網柜二次接線要求 ●二次設備、接線應標明原理圖和安裝圖標號，標號應正確、完整、清晰、牢固。
●二次回路的接線端子排安裝位置與一次接線對應，二次接線端子呈45°傾斜方向，要充分考慮買方方便安裝接線和檢修。
●計量回路中，二次導線采用分相色單股銅芯絕緣導線。
●二次回路承受2kV工頻耐壓試驗無破壞性放電。
●所有進出并網柜的控制配線及端子均需做配線標記，該標記的文字與編號應與控制原理圖上的一致。
●配線主回路應按國標規定的顏色和文字標注。
●電流互感器二次側應設試驗端子，低壓母線電壓Ua，Ub，Uc經端子排引出，供監控系統采集低壓母線電壓。
●除計量回路外，其它二次導線采用BVR多股銅芯塑料導線，電流回路應采用不小于4mm2銅芯導線，電壓回路應采用不小于2.5mm2銅芯導線，導線的分支應在元器件的端子或端子排上。每個端子只容許接單根導線。
●并網柜的控制回路電壓為AC220V，裝置供電電源由賣方自行解決。
●光伏并網柜斷路器的保護回路動作后(低電壓除外)只有手動復位才能重新合閘。
