  • 光伏并網柜的介紹
  • 日期:2022.02.09    瀏覽:2116次
  • 光伏并網柜概述 光伏并網柜用于交流400V低壓系統的分布式光伏項目中。作為光伏電站的總出口存在于光伏系統中,是連接光伏電站和電網的配電裝置,可以保護、計量光伏發電的總量,方便故障檢修管理,提高發電系統的安全性和經濟效益。具備檢失壓分閘、檢有壓合閘、過流保護、過電壓保護、孤島保護、防逆流保護、諧波治理、無功補償等全方位多項保護功能,同時具備顯示光伏發電系統運行參數和狀態指示,被廣泛運用與光伏發電系統,與光伏并網逆變器配套使用可組成一套完整的光伏發電系統解決方案。

    光伏并網柜實物圖

    技術要求 ●光伏并網柜的箱體應有足夠的機械強度,在運輸、安裝中不發生變形。外殼油漆噴涂均勻并具有抗暴曬、抗腐蝕、牢固的防附著力等特點。
    ●光伏并網柜的箱體采用金屬材料,具有抗暴曬、不易導熱、抗風化腐蝕及抗機械沖擊等特點。開關柜金屬框架均具有良好的接地,至少設置2個接地端子,并標有明顯的保護接地符號。
    ●光伏并網箱體應能夠從底部引入電纜。
    ●光伏并網柜箱體防護等級不低于IP65。
    ●光伏并網柜柜體設計滿足自然通風要求,散熱性能良好,方便現場安裝。柜頂四角配備可拆卸的起吊環。柜體采用厚度不低于2mm的冷軋鋼板制作。
    ●光伏并網柜箱門、隔板采用靜電環氧噴塑并進行橘紋處理消除眩光。
    ●母線的連接應采用防腐處理的螺栓、螺母、套管。母線應按國家標準(GB)的規定排列和標記。
    ●光伏并網柜內元件的溫升應不超出所采用標準的允許溫升極限。
    ●光伏并網柜內元件除應能滿足木回路的參數要求外,還應保證在規定的額定條件下安全可靠地運行,且其安裝應易于檢查和維修。
    ●光伏并網柜絲印上海聚仁電力科技有限公司LOGO,以及“上海聚仁電力”字樣、絲印“并網柜”字樣。
    ●并網柜單獨設置計量小室,內置雙向智能電表安裝支架一只,負控安裝架一只,表計上下空間符合相關要求。計量室單獨開門,可鉛封,帶透明觀察窗,以便觀察抄表,在合適位置預留傳 感器電纜孔一個(直徑60mm)。
    ●光伏并網柜的斷路器帶欠壓脫扣功能,電壓整定70%,并預留一對一開一閉觸點,設置開關狀態指示,電壓、電流指示。
    ●防雷模塊具有過熱、過流保護功能。防雷模塊劣化后能自動永久斷開。
    ●提供光伏并網柜內部原理圖、接線示意圖、安裝示意圖。
    ●提供并網柜的內部原理圖、接線示意圖、安裝示意圖。
    ●光伏并網柜要求安裝相應的斷路器間隔,預留安裝的空間(設計圖紙經買方確認后進行)。
    ●設置母線室,單獨開門(設計圖紙經買方確認后進行)。
    ●二次設備、接線應標明原理圖和安裝圖標號,標號應正確、完整、清晰、牢固。
    ●二次回路的接線端子排安裝位置與一次接線對應,要充分考慮方便用戶安裝接線和檢修。
    ●二次導線采用阻燃多股銅芯塑料導線。
    ●光伏并網柜的二次回路承受2kV工頻耐壓試驗無破壞性放電。
    ●所有進出直流配電柜的控制配線及端子均需做配線標記,該標記的文字與編號應與控制原理圖上的一致。所有配線標記采用阻燃材料。
    ●配線主回路應按國標規定的顏色和文字標注。

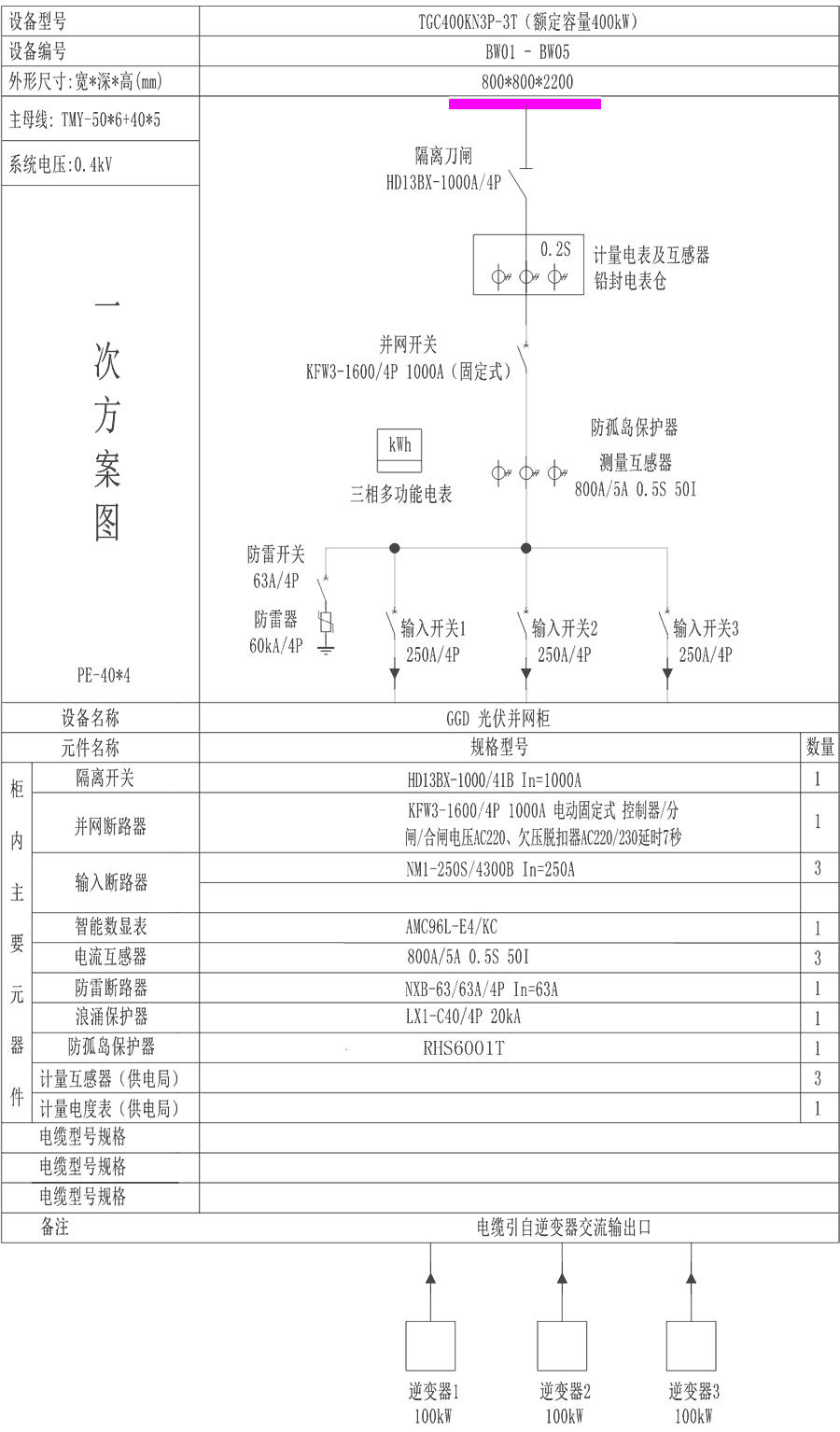

    光伏并網柜典型圖紙

    光伏并網柜典型圖紙

    主要作用 ●當光伏本側出現電壓,頻率、過負荷等相關情況時,對本站設備造成潛在危險和對電網側產生沖擊和影響時,光伏防孤島保護裝置可以迅速向并網開關發出命令,讓期跳閘,從而迅速切除故障電路。
    ●當電網側出現電壓、頻率方面的波動對本站造成沖擊的時候,光伏防孤島保護裝置也能迅速采集到相關信號,并能迅速發出命令,指揮并網開關跳閘。
    ●當本側出現故障,而電網側還有電,這時需要相關工作人員檢修,這時設備可以有效的防止電網側向本側反送電的情況,從而保證了本則光伏電站檢修人員的生命安全。

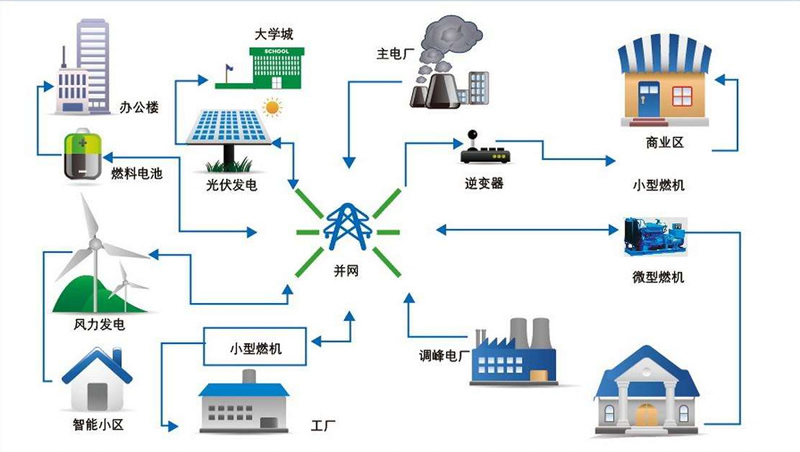

    光伏并網系統
